Лук и плечи

Лук Металлический

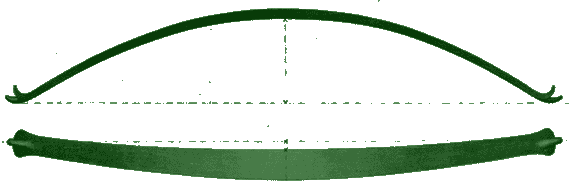

Наиболее распостраненным материалом для изготовления арбалетного лука была сталь, классический лук имел небольшой вертикальный прогиб в верхнец части, чтобы уменьшить трение тетивы о ложе, возникающее из-за периферийного крепления лука.

Из металических луков самый доступный вариант с приличным усилием натяжения - лук, изготовленный из рессоры от "москвича". Процесс изготовления рекомендуется производить с помощью электроточила и при наличии большого количества свободного времени и терпения, что касается профиля лука, то в зависимости от того, насколько тугим вы его хотите сделать, утоньшение к краям плечей может быть более крутым, виденный мною образец опробывался в процессе изготовления с последующей доводкой профиля. Не стоит забывать о предохраняющем кожухе для металлическго плеча на случай его поломки при стрельбе.
В качестве материала для плечей подходят дюралюминий и титан.

Стеклопластиковый

Простейший лук можно получить из толстого стеклотекстолита, необходимый профиль и гибкость ему придаются за счет цменьшения ширины плеч лука по направлению к его концам, правда из-за того, что наполнитель стеклотекстолита содержит продольно-поперечные нити стекловолокна, такой лук недолговечен.

Для слабых луков подходят опробованные мною циллиндрические профили (жгут паралельных нитей стекловолокна с оплеткой из него же и пропиткой эпоксидной смолой) с диаметрами 5 и 7 мм соответственно, они вообще не требуют какой-либо дополнительной обработки. Если же хотите чего-то особенного, то лук придется делать самостоятельно. Достаточно подробно процесс изготовления стеклопластика и комбинированных плечей на его основе рассмотрен на Russian Archery Ring.

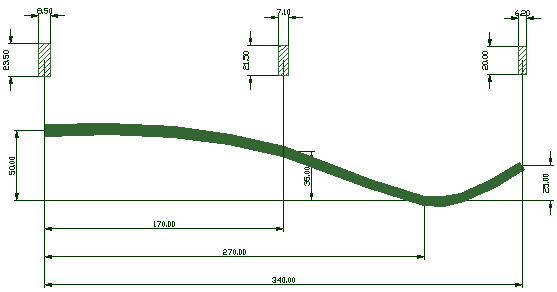

На данный момент доступен эскиз плеч стеклопластикового лука с натяжением порядка 40 кг выполненного по размерам от Тараса Плахотниченко.

Большинство современных арбалетных луков состоят из отдельных плечей и выполняются на основе различных (стекло- и угле-) пластиков, цены на них могут колебаться в диапазоне от 40 до 200$ и выше, но этот вариант наиболее перспективен с точки зрения надежности и динамических характеристик.

Крепление Обвязкой

Позади выемки под лук в ложе размещался стержень, выступающий из нее в обе стороны, с помощью шнуров или кожаных ремней делались две обвязки, с каждой из сторон, охватывающих штырь, лук и стремя. Альтернативный вариант предполагал отверстие в ложе, через которое пропускались нити обвязки (уздечка), кроме того, использовалась накладка (седло) на лук для предотвращения соскальзывания петель.

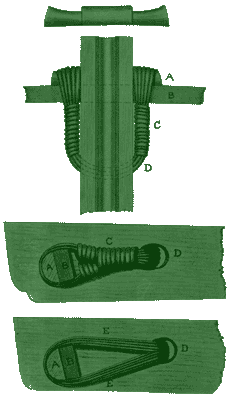

где A - седло

B - лук,

C - обмотка уздечки,

D - овальное отверстие в ложе,

E - обмотка (делалась из сухожилий).

Петлями

Аналогично предыдущему варианту, но роль ременных петель выполняли металлические, крепившиеся непосредственно к ложе, без использования штыря.

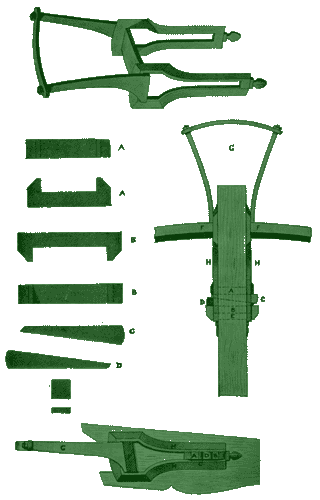

где A и B - передний и задний упоры для клиньев,

C и D - клинья,

E - пустое место (оставлялось на случай более толстого лука),

F - лук,

G - стремя,

H - петли.

Аналогичным образом крепились луки у шнепперов, за тем лишь исключением, что не делалось отверстие для клиньев (изгиб ложи позволял обходиться без него), и клинья были другие. На рисунке показан вид сверху на крепление лука шнеппера.

Для маломощных арбалетов применялась упрощенная конструкция: в ложе делалось отверстие по ширине чуть больше лука, после установки лук расклинивался в отверстии./td>

Самодельные конструкции

В качестве основы - Т-образная металлическая деталь, к ложе она крепится за "ногу", а к поперечной перекладине с помощью обвязки присоединяется лук (подходит для маломощных арбалетов). Являясь полужестким креплением, препятствует разбалтыванию конструкции).

П-образная деталь, охватывая ложу с двух сторон - дает жесткое и достаточно надежное крепление. К ней, посередине короткой стороны, в одной точке крепится лук. Несмотря на жесткость конструкции ситуацию несколько сглаживает единственная точка крепления лука, в связи с чем нет нагрузки на изгиб в самом креплении - отлично уживается со стальным луком.

Если лук состоит из плечей, то при усилии порядка 40 кг для крепления каждого плеча хватает винта М10 с учетом того, что плечи расположены в пазах крепления для предотвращения вертикальных колебаний. На зарубежных охотничьих арбалетах для этой цели применяется по два винта.
